液壓支架工作原理

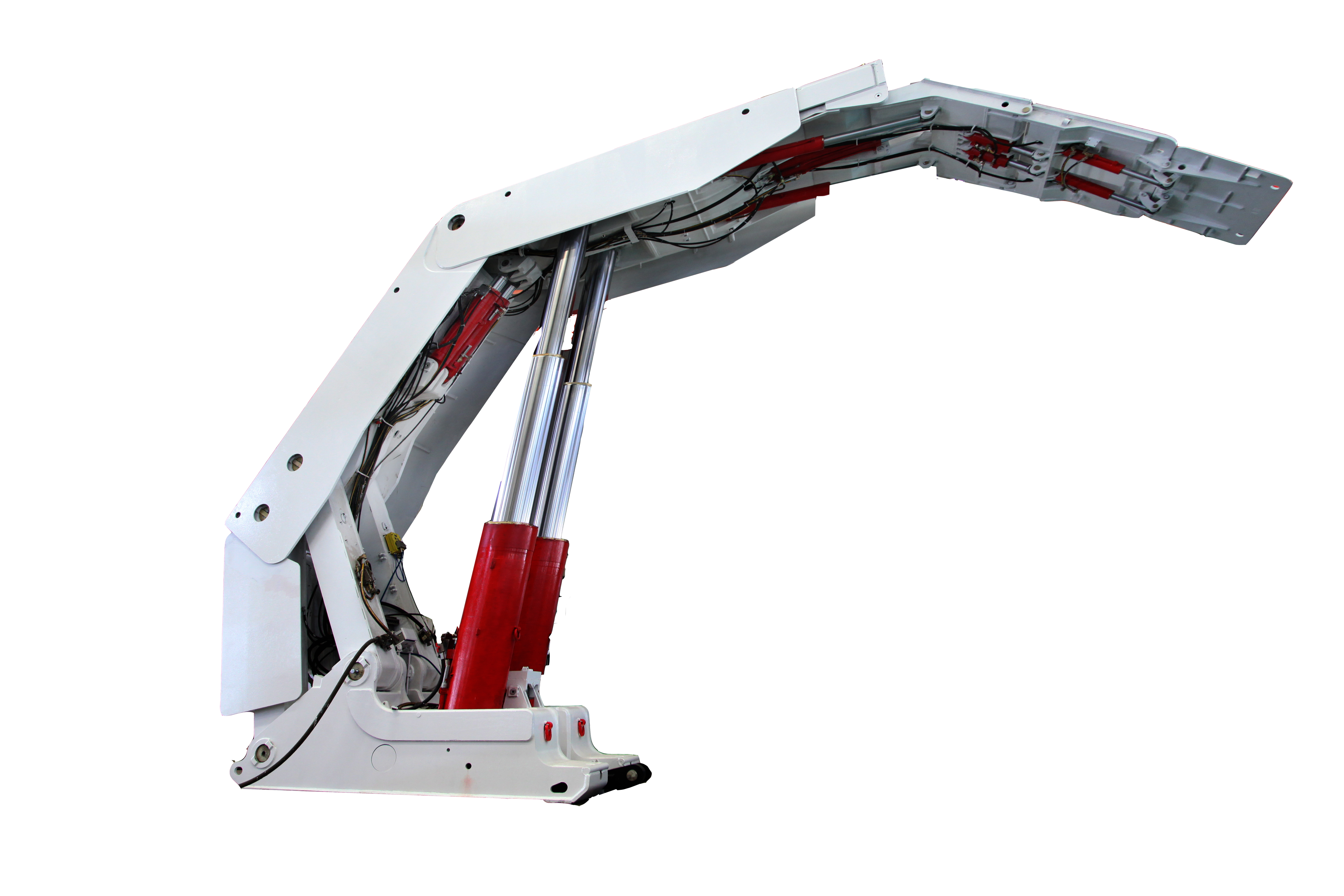

液壓支架是綜采工作麵的支護設備，其主要作用是支護采場頂板，維護安全作業空間，推移工作麵采運設備。液壓支架在工作過程中不僅要能夠可靠地支承頂板而且應能夠隨著回采工作麵的推進向前移動， 要求液壓支架必須具有升、降、推、移四個基本動作，這些動作由乳化液泵站供給的高壓液體，通過各種閥控製立柱、千斤頂的伸縮來實現。

1.支架的升降支架的升降

液壓支架的升降是通過立柱的升降來實現的，立柱是支承在頂梁和液壓支架的升降是通過立柱的升降來實現的，立柱是支承在頂梁和底座之間的液壓缸，其動作通過三閥（操縱閥、液控單向閥和安全閥）底座之間的液壓缸，其動作通過三閥（操縱閥、液控單向閥和安全閥）進行控製。

支架升降時立柱的動作分三個階段：初撐、承載、卸載階段。

承載階段又可分為：增阻過程和恒阻階段。

A初撐階段

搬動操縱閥手柄使由乳化液泵供來的高壓液體供入立柱下腔（活塞腔），立柱在高壓液體的作用下帶動頂梁升起，支撐頂板，當頂梁上部接觸頂板後，立柱下腔壓力達到泵站工作壓力時，乳化液泵站自動卸載，液控單向閥關閉，從而使立柱下腔的液體被封閉，這就是液壓支架的初撐階段，此時支架對頂板的支撐力叫初撐力。

B承載階段承載階段

承載階段分為：增阻階段和恒阻階段

增阻階段：當初撐階段完成後，隨著工作麵頂板的下沉或由於落煤和相臨支架的卸載前移的影響，立柱下腔被封閉的液體壓力不斷升高，這種支架阻支架的卸載前移的影響，這種支架阻力上升狀態叫增阻狀態。此時直到下腔壓力達到安全閥的調定卸載壓力。力上升狀態叫增阻狀態。此時直到下腔壓力達到安全閥的調定卸載壓力。

恒阻階段：隨頂板不斷下沉，壓力繼續增大，立柱下腔液壓力繼續上升，達到安全閥的卸荷壓力（即安全閥的調定壓力）時，安全閥開啟，高壓液體經過安全閥溢出，立柱隨即下降，直到頂板壓力分布到相臨支架，對本支架壓力減少，此時立柱下腔的壓力小於安全閥的動作壓力，安全閥又關閉，停止溢流，這種安全閥溢流啟閉的反複過程就是液壓支架的恒阻狀態， 在液壓支架的恒阻狀態，由於安全閥的溢流就要繼續下沉，液壓支架在承載階段壓支架的恒阻狀態，由於安全閥的溢流就要繼續下沉，液壓支架在承載階段立柱和支架所承載的最大載荷稱為最大工作阻力。

當工作麵頂板壓力比較小，支架達到初撐力後，在落煤或一側支架降架移動的影響下，工作阻力雖然迅速上升，但沒有達到支架的額定工作阻力，為相對穩定階段，支架的工作阻力繼續緩慢上升，在這種情況下，支架可能達到額定工作阻力，也可能到卸荷移架前一直達不到額定工作阻力。液壓支架的工作阻力低於額定工作阻力之時，具有增阻性，以保證支架對頂板的有效支撐作用；達到額定工作阻力時，具有恒阻性，以限製支架的最大支撐力，超過額定工作阻力時有具有可縮性，使支架在保持恒定阻力下隨頂板下沉而下縮。

增阻性主要由液控單向閥和支柱的密封性能保證。

恒阻性和可縮性由安全閥來實現。

因而，液控單向閥和安全閥是保證支架性能的關鍵元件。

C.卸載階段

與升架時反向搬動操縱閥手柄，處於降架供液狀態，高壓液從高壓管路進入立柱上腔，同時打開液控單向閥，立柱下腔的液體經液控單向閥、操縱閥回到回液管路，於是支架就卸荷下降，在移架前卸荷。向閥、操縱閥回到回液管路，於是支架就卸荷下降，在移架前卸荷。

2.支架推移

液壓支架的推移包括兩個動作：一是把工作運輸機推向煤壁（推溜），二是把液壓支架向前移（稱移架）；放頂煤支架再增加一個使後輸送機前移的拉後溜裝置。後輸送機前移的拉後溜裝置。

3.調架、防倒、防滑、側護、護幫、調架、平衡千斤頂等輔助動作。
